液晶行业经验积累者(提供更优质的技术、产品 和服务)

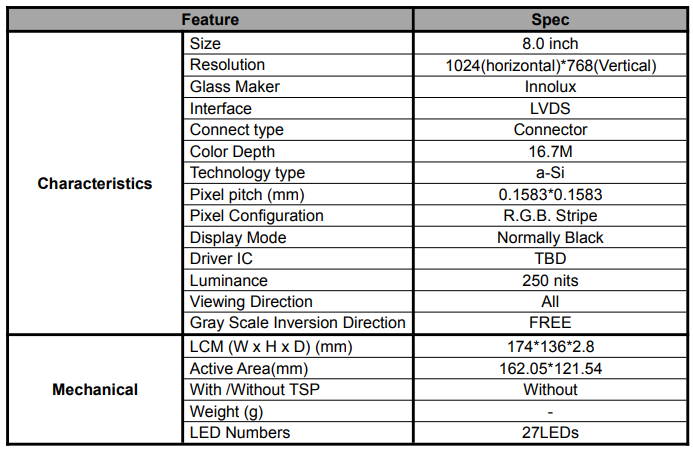

一、通用规范

注1:观察方向以光学仪器测量的数据为准。
注2:环境保护要求:RoHS
注3:LCM重量公差:+/- 5%

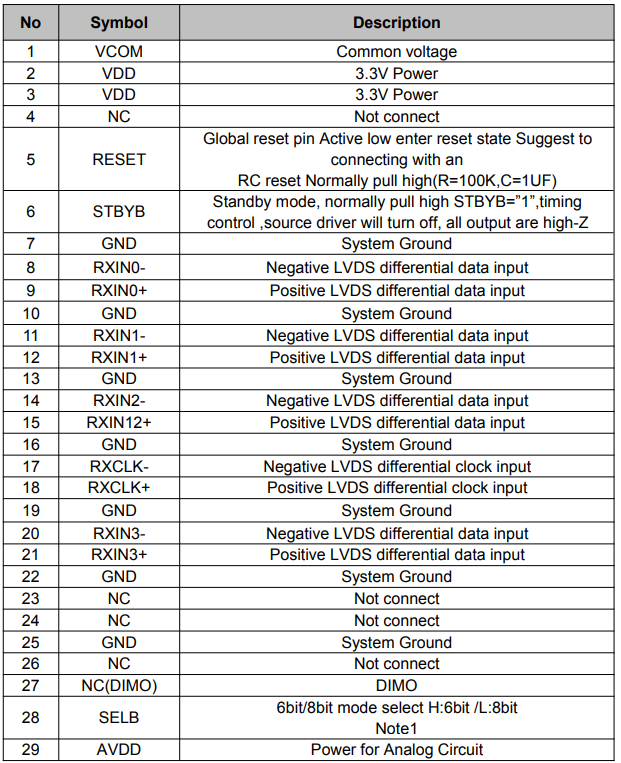

二、输入/输出终端

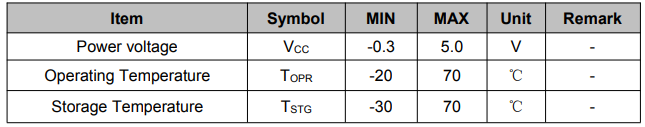

三、绝对最大额定参数

382/5000
注意1:务必先在LCD上应用VCC和VGL，然后再应用VGH。
注意2:VCC设置应与用户信号输出电压相匹配(参见注3)系统板。

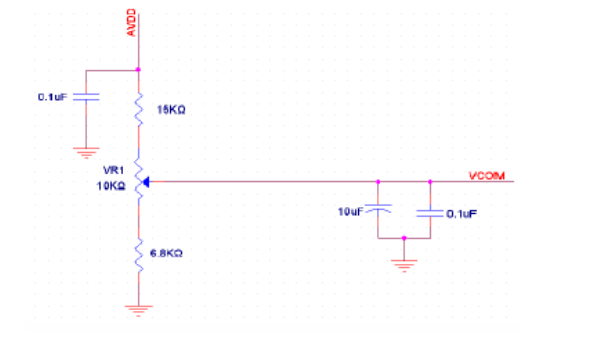

注意3:典型的Vcom只是一个参考值;它必须根据每一个优化
LCM，请使用VR并基于以下应用电路。
注意4:Reset, stbyb, selb, L/R, U/D, cabcen0, cabcen 1。

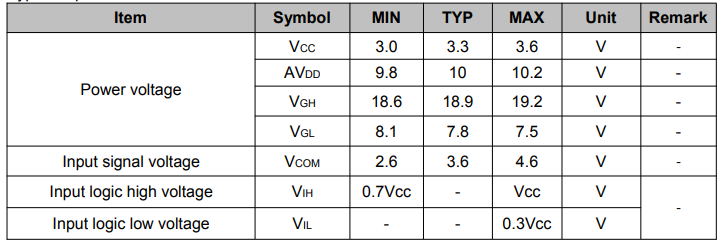

四、典型的操作条件

注意1:务必先在LCD上应用VCC和VGL，然后再应用VGH。

注意2:VCC设置应与用户信号输出电压相匹配(参见注3)系统板。

注意3:典型的Vcom只是一个参考值;它必须根据每一个优化

LCM，请使用VR并基于以下应用电路。

注意4:Reset, stbyb, selb, L/R, U/D, cabcen0, cabcen 1。

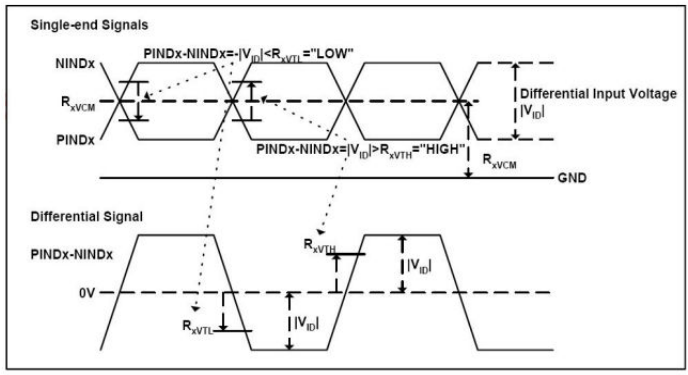

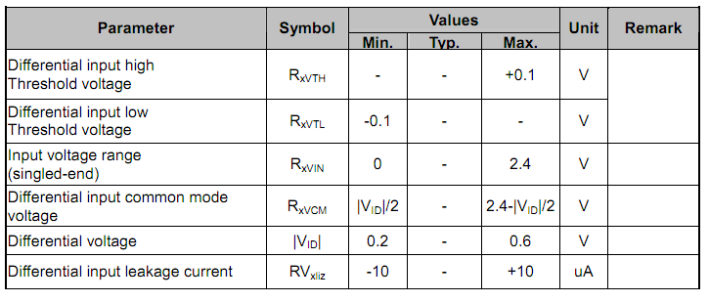

五、直流电机的特点

六、LCD模块使用注意事项
1、处理措施
2、显示面板为玻璃材质。不要把它掉在地上，使它受到机械冲击从高处等地。
3、如显示面板损坏，液晶体泄漏，应确认如果这种物质接触到你的皮肤或衣服，不要进入你的嘴里，立即用肥皂和水冲洗掉。
4、请勿对显示表面或邻近区域施加过大的力引起色调的变化。
5、覆盖LCD模块显示表面的偏光镜很软，容易划伤。小心操作这个偏光器。
6、如显示表面被污染，请在显示表面上呼吸，用软化剂轻轻擦拭干布。如果仍然不完全清洁，用下列溶剂之一湿润布:-异丙醇- - - - - -乙醇
除上述溶剂外，其他溶剂也可能损坏偏光剂。特别是，不要使用
以下几点:
-水-酮
-芳香族溶剂
7、不要试图拆卸LCD模块。
8、如果逻辑电路电源关闭，不要应用输入信号。
9、为防止静电对元件的破坏，应小心保养最佳的工作环境。
10、操作LCD模块时，请务必将机身接地。
11、装配所需的工具，如烙铁，必须正确地接地。
12、为了减少产生的静电量，不要进行组装等在干燥条件下工作。
13、LCD模块上涂有一层薄膜，以保护显示表面。脱皮时小心
因为可能会产生静电，所以要关闭这个保护膜。
二、储存注意事项
1、存放LCD模组时，避免阳光直射或置于荧光灯。
2、液晶显示模块的存储温度应在液晶显示的存储温度范围内模块会长期保存，建议条件为:温度:0℃~ 40℃相对湿度:≤80%
3、液晶模块应存放在无酸、碱及有害气体的房间内。
三、运输注意事项
LCD模组在运输过程中应避免跌落和剧烈震动，并应避免过度挤压、水、潮湿和阳光

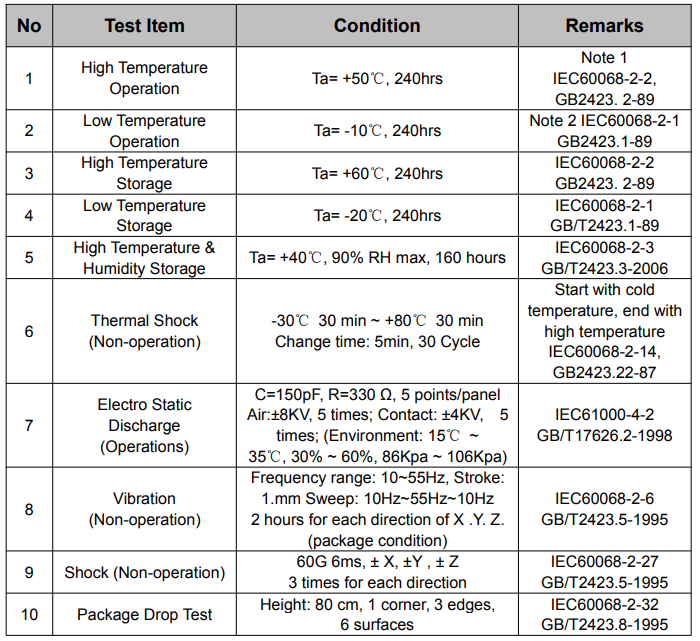

Note: 1. TS is the temperature of panel’s surface.

Note: 2. Ta is the ambient temperature of sample.
